2. Einführung
2.1. Der Batteriemonitor
Der SmartShunt ist ein Batteriemonitor. Er misst Batteriespannung und -strom. Auf der Grundlage dieser Messungen berechnet er den Ladezustand und die Restlaufzeit der Batterie. Außerdem verfolgt er Verlaufsdaten, wie z. B. die tiefste Entladung, die durchschnittliche Entladung und die Anzahl der Lade- und Entladezyklen.
Eine Verbindung mit der VictronConnect App ist über Bluetooth oder USB möglich. Die VictronConnect App dient zum Auslesen aller überwachten Batterieparameter oder wird auch dazu verwendet, Einstellungen zu ändern. Für die Verbindung über USB wird eine optionale VE.Direct-USB-Schnittstelle benötigt.
Der Batteriemonitor kann an ein GX-Gerät angeschlossen werden, z. B. an den Cerbo GX oder das ColorControl GX. Wenn die Batterie angeschlossen ist, kann sie lokal oder aus der Ferne über das VRM-Portal überwacht werden.
Der Zusatzeingang kann zur Überwachung der Spannung einer zweiten Batterie oder des Mittelpunktes einer Batteriebank verwendet werden. Der Zusatzeingang kann zusammen mit dem optionalen Temperatursensor für BMV auch zur Überwachung der Batterietemperatur verwendet werden.
Wenn der Batteriemonitor über das VE.Smart-Netzwerk mit anderen Victron-Produkten verbunden ist, kann er über Bluetooth Echtzeitdaten zur Batterie wie Temperatur, Spannung und Stromstärke liefern, die von Solarladegeräten von Victron und ausgewählten Wechselstromladegeräten genutzt werden können.
2.2. Warum ist Batterieüberwachung so wichtig?
Batterien werden bei vielseitigen Anwendungen eingesetzt, in den meisten Fällen, um Energie für eine spätere Nutzung zu speichern. Wie viel Energie ist jedoch in der Batterie gespeichert? Die Batterie selbst zeigt dies nicht an. Die Betriebsdauer von Batterien hängt von zahlreichen Faktoren ab. Die Lebensdauer der Batterie kann durch Unter- oder Überladung, Tiefentladung, zu hohe Lade- oder Entladeströme und hohe Umgebungstemperatur verkürzt werden. Die Überwachung der Batterie mit einem fortschrittlichen Batteriewächter gibt dem Benutzer wichtige Rückmeldungen, so dass bei Bedarf Abhilfemaßnahmen getroffen werden können. Dadurch wird die Batterielaufzeit verlängert, und der Batteriemonitor wird sich schnell amortisieren.
2.3. Größe

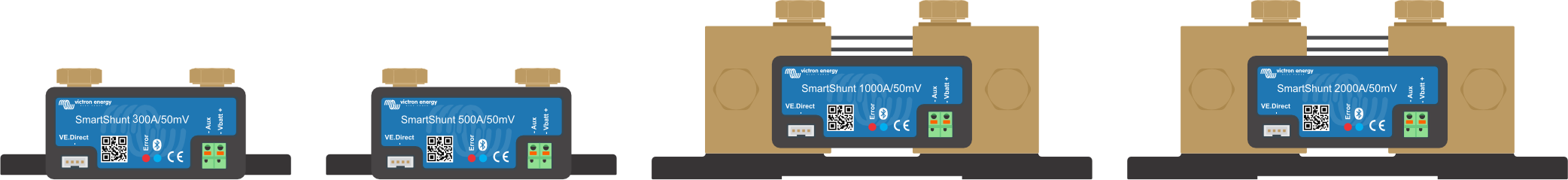

Der SmartShunt ist in 3 Größen erhältlich: 500 A, 1000 A und 2000 A.
 |
SmartShunt 500 A, SmartShunt 1000 A und SmartShunt 2000 A.
2.4. Die VictronConnect App
Zum Einrichten und zur Überwachung des Batteriemonitors ist die VictronConnect App unerlässlich.
Die VictronConnect App kann sich mit dem Batteriemonitor auf folgende Art und Weise verbinden:
Bluetooth.
USB, über die optionale VE.Direct zu USB-Schnittstelle.
Ferngesteuert über ein GX-Gerät und das VRM-Portal.
Die VictronConnect App ist für die folgenden Plattformen verfügbar:
Android.
Apple iOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich).
MacOs.
Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich).
Die VictronConnect App kann aus den App-Stores oder von der VictronConnect-Produktseite heruntergeladen werden. Alternativ können Sie den untenstehenden QR-Code scannen.
 |
2.5. Zubehör
Diese optionalen Teile können je nach Ihrer Einrichtung erforderlich sein:
Temperatursensor für BMV - zur Messung der Batterietemperatur.
GX-Gerät, wie z. B. ein Cerbo GX - zur System- und/oder Fernüberwachung.
VE.Direct-Kabel - zum Anschluss des Batteriemonitors an ein GX-Gerät.
VE.Direct zu USB-Schnittstelle - zur Verbindung mit dem Batteriemonitor über USB mit einem GX-Gerät oder mit der VictronConnect App.
