Anwendung des externen Transferschalters für den MultiPlus-II

6. Verdrahtungsdiagramme

In diesem Abschnitt:

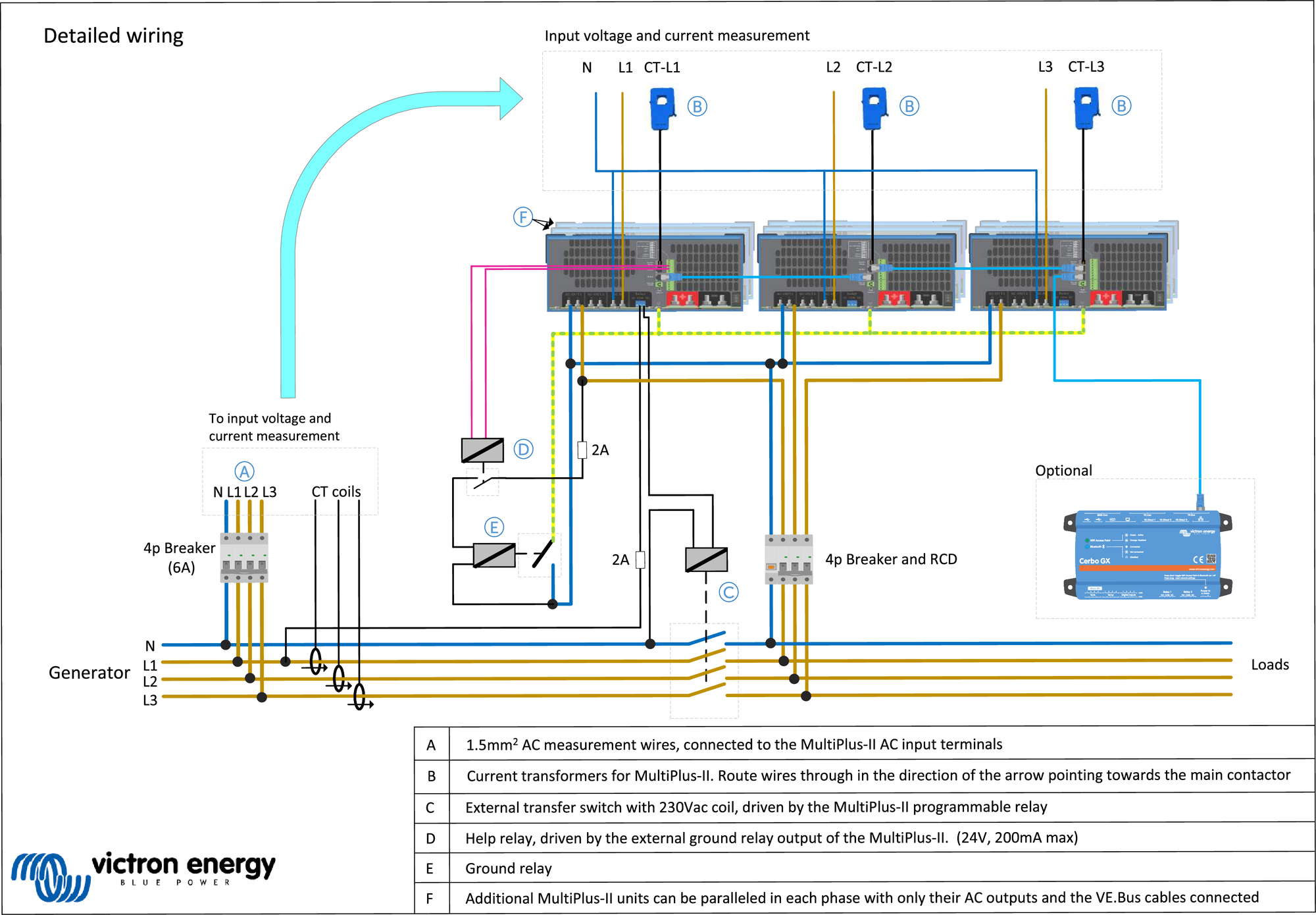

6.1. Allgemeines Verdrahtungsdiagramm

MultiPlus-II_external_transferswitch_-_wiring_diagram_full.pdf

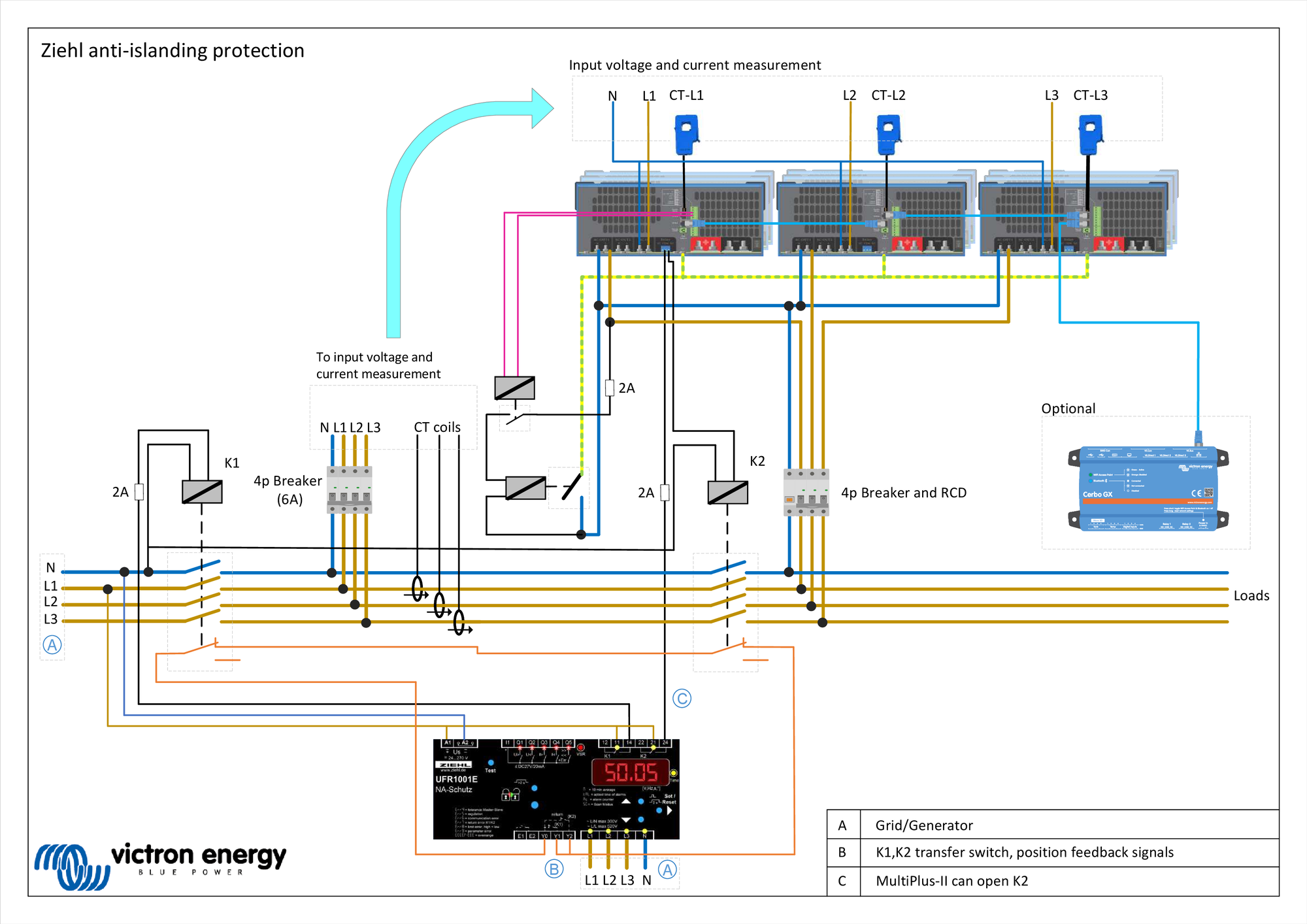

6.2. Verdrahtungsdiagramm mit zusätzlichem Ziehl-Relais

MultiPlus-II_external_transferswitch_-_use_in_combination_with_Ziehl_UFR1001E_diagram.pdf
